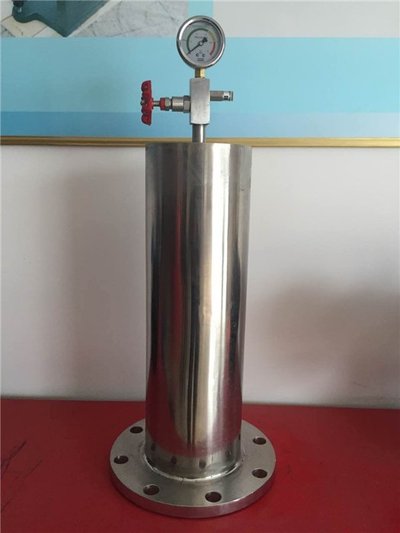

氣囊活塞式水錘吸納器,活塞式吸納器,水錘吸納器
在供水系統中，當水泵發生故障或突然停電等原因．使水流突然停止，并開始倒流時都會產生水錘。大家知道，液體在管內流動時，它具有動能，當液體突然停止，它的運動能量必須被消除。這時能量變成自停止點開始的高壓波．以近聲音的傳播速度沿管路系統來回傳遞，使管內液體膨脹并撞擊管路，從而破壞管路并發出刺耳的噪聲。 zYA9000型活塞氣囊式水錘吸納器和消聲止回閥組臺使月，能有效的防止水錘和緩沖水擊波的瞬間壓力，使管內壓力得到調節。從而保護管路不受破壞.
一、主要零部件材料 零件名稱 | 閥體、閥蓋 | 活塞 | 密封圈 | 主要材料 | 不銹鋼 | 鑄銅、不銹鋼 | 丁腈橡膠 |
二、結構特點 不銹鋼園柱體氣缸+一個GST型導向環，不銹鋼活塞+兩個密封圉+硅潤滑油，免維修?；钊顒樱瑲饽颐浛s、氣墊消能，吸納水錘。
三、工作原理 在GQ9000型活塞氣囊式水錘吸納器工作時．氣缸內充滿一定壓力的氣體．月標準三通垂直裝于管路中。在正常情況下．當水流壓力低于氣缸內壓力時，活塞不會產生運動，吸納器對管路不產生影響，管路液體正常流動。當管路水流壓力高于氣缸內壓力時，能對水擊波的瞬產壓力提供有效的緩沖，從而使管內壓力得到調節。
四、技術參數 公稱壓力：PNl 6—2 5M Pa
公稱通徑：1 5～300
容氣腔壓力(占管道壓力百分數)50～70％
適用介質無雜物的清水、污水
適用介質溫度0～80℃
法蘭標準：68／T l 7241 6 68／T 91 1 3
試驗標準：GB／T l 3927 APl 598
五、主要外形連接尺寸 DN | 管徑 | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | 21/2” | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | L | 1.6MPa | 200 | 300 | 320 | 340 | .350 | 365 | 465 | 2.5MPa | 220 | 320 | 340 | 355 | 380 | 385 | 485 | DN | 管徑 | 3” | 4” | 5” | 6” | 8” | 10” | 12” | mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L | 1.6MPa | 510 | 575 | 600 | 645 | 755 | 855 | 955 | 2.5MPa | 520 | 585 | 600 | 645 | 755 | 855 | 955 |
|
