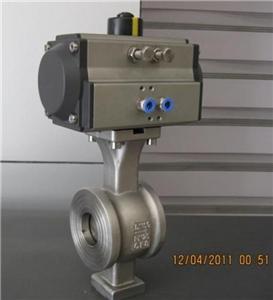

VQ647F-16C，DN80氣動V型切斷球閥 產品型號：VQ647F-16C，DN80氣動V型切斷球閥 江蘇博雷閥門VQ647F-16C，DN80氣動V型切斷球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。 【VQ647F-16C，DN80氣動V型切斷球閥 產品介紹】： 江蘇無錫博雷VQ647F氣動V型球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。 【VQ647F-16C，DN80氣動V型切斷球閥 工作原理】： VQ647F-16C，DN80氣動V型切斷球閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構，當閥關閉時，V型切口與閥座形成楔形剪切作用，可防止球體和閥座之間污物產生的卡死現象，具有自清結功能，特別適用于含纖維料漿，污水和粘性顆粒的介質，配以閥門定位器可實現連續調節，并具流阻小，調節范圍廣，是一種用途廣泛高質量的調節閥。 【VQ647F-16C，DN80氣動V型切斷球閥 產品特點】： 1、最大流動容積，通能力特別大，流通阻力小。 2、具有出色的調節特性，可以在廣幅的變化范圍內提供精確的控制。 3、最大可靠（安全）性，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。 4、采用可動金屬閥座，具有自助補償功能，并具有優越密封性能及超長的使用壽命。 5、由V型閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的高級控制閥。 6、采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。 7、V型缺口與閥座產生一個強大的剪切能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。 【VQ647F-16C，DN80氣動V型切斷球閥 可選擇附件】： 1.切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。 2.調節型附件：電氣定位器、氣動定位器、電氣轉換器。 3.氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。 VQ647F-16C，DN80氣動V型切斷球閥主要零件材質表: 材料\材料代號 C P R 主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 球板 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 密封圈 硬質合金 填料 聚四氟乙烯、柔石墨 適用工況 適用介質 水、蒸汽、油品 類 醋酸類 適用溫度 -28℃～500℃ 執行器 型號 GT或AW系列 氣源壓力 0.3-0.7MPa 執行標準 設計制造 結構長度 法蘭尺寸 壓力溫度 試驗檢驗 GBT/12237 GB12221 GB9113 GB9131 GB13927 VQ647F-16C，DN80氣動V型切斷球閥 產品性能規范: 公稱壓力 試驗壓力(MPa) 適用介質 適用溫度 殼體試驗 密封試驗 1.6 2.4 1.76 水、油、氣及高粘度，含纖維、固體顆粒等介質 -28℃～≤550℃ 2.5 3.75 2.75 4.0 6.0 4.4 應用規范 連接法蘭 JB79-59 GB9113 HG20592-97 ANSI B16.5 檢驗試驗 JB/T9092-99 API 598 VQ647F-16C，DN80氣動V型切斷球閥 公斤尺寸：
